滾珠花鍵什么是滾動花鍵？滾動花鍵分哪幾類？
發布時間：2018-10-25 13:38:48 ?? 點擊次數：12621次 ??
什么是滾珠花鍵？滾珠花鍵分哪幾類？
常州市億能機械有限公司專業從事滾珠花鍵，滾珠花鍵軸，滾珠花鍵副，滾動花鍵等。下面由小編和常州億能機械公司一起來給大家解答一下滾珠花鍵是什么分別是哪幾類？
首先滾珠花鍵是一種直線運動系統，當花鍵利用其中的鋼球在經過精磨削的花鍵軸上直線運時，可以傳遞扭矩。
花鍵副可分三大類別：凸緣式花鍵副,凹槽式花鍵副和端蓋式花鍵副三種。其中凸緣式花鍵副所承受的徑向載荷及傳遞的扭矩比其他兩種大。

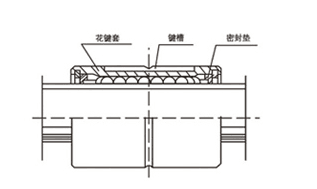

一、凸緣式花鍵副下圖所示，根據花鍵套的形式分為圓柱形和正方形兩種。在花鍵軸外有120°等分排列的三條軌道凸起部分與花鍵套相應部分將滾珠夾持在軌道凸起的左右兩側，形成六條負載滾珠列。
二、凹槽式滾動花鍵副軸截面為圓形，花鍵滾道兩端的軸頸直徑安排尺寸時可比凸緣式花鍵副設計得更大一些。
三、端蓋式滾動副返回結構為避光光滑的滾到，返向性能較前兩種更好，運動更為靈活順暢，花鍵套可在較大的速度范圍（速度更低或更高）中在花鍵軸上直線運動而保持優良的性能。
以上就是小編攜常州億能機械給大家的解答哦！希望可以幫助大家認識滾珠花鍵。
